产品说明
SCIENTZ-12ND系列加热式钟罩冷冻干燥机利用公司独特的点状加热升温曲线计算方式，在实验型冷冻干燥机上实现加热功能，升温更稳定，无过冲，控温更精准。紧凑的仪器结构设计，可有效节省宝贵的实验室空间。采用先进的进口压缩机，功能强大，可提供高度自动化的高品质冷冻干燥环境（常规空载-56℃，可选配-80℃压缩机），特别适合于中小型实验室在试验阶段摸索冻干工艺。
工作原理
真空冷冻干燥技术，在国内也被称为冻干技术。是指在真空条件下，固态物料不经过液相直接升华为气态进行干燥的过程。在冻干的过程中，溶剂直接由固态升华为气态，因为固体成份被在其位子上的坚硬固态溶剂支持着。在固态溶剂升华时，会留下孔隙在干燥的剩余物质里，因此不会破坏溶质原有的化学结构和形态。并且，具有生物活性的材料在重新溶解后，仍能恢复冻干前的构象和生物学功能。因此，冻干技术被认为是一种对被干燥物质性质影响最小、最安全的干燥方法。
产品特点
• 整体性能：结构紧凑，功能强大 | |
• 仪器设计结构紧凑，体积小巧，便于摆放和搬运 • 进口压缩机，稳定高效，智能控制，功能强大 | |
• 控制系统：智能控制，真彩显示 | |

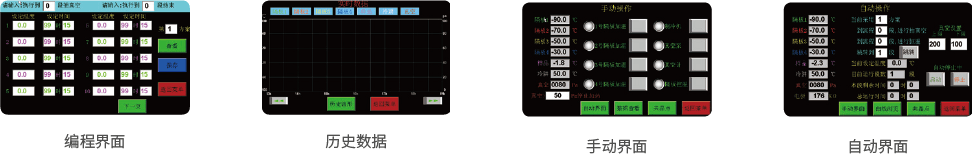

• 7寸真彩液晶触摸屏，符合人体工程学设计 • 重要参数（冷阱温度/样品温度/真空度/隔板温度等）一目了然 • 工业级嵌入式操作系统，操作响应速度快，存储数据量大 • 冻干数据自动保存，实时查看，历史复现，冻干过程清晰可控 • 支持储存多组冻干曲线， U盘拷贝，电脑上位机浏览，支持打印 • 拥有36个冷冻曲线方案可供选择，每个方案包含40段 • 温度控制设定，实现多种物料的冻干工艺参数记录 • 多层权限设置，方便设备管理 • 具备断电自动保存冻干数据功能 • 具备室温过高自动报警功能 | |
• 制冷系统：制冷迅速，清晰可见 | |
• 采用进口品牌压缩机制冷，制冷迅速，冷阱温度低 • 可选配-80℃压缩机，制冷效果更佳 | |
• 加热系统：安全高效，稳定智能 | |
• 采用36V安全电压硅橡胶电加热板作为加热元件 • 隔板温度可调、可控，可用于摸索中试和生产工艺 • 利用PID智能加热方式，控温更精确，升温更稳定，无过冲，控温更精准 | |
• 干燥室：透明密封，防腐可靠 | |
• 无色透明一次注塑成型聚碳干燥室 • 耐腐蚀、不易碎、无粘接、透明度高、密闭性强、样品清楚直观 • 可观察冻干的全过程 • 配置充气阀，可充干燥惰性气体 | |
• 真空系统：真空可控，智能保护 | |
• 可设定冷阱温度，低于温度设定值时才开启真空泵，保护真空泵使用寿命 • 可选配真空泵油雾过滤器 • 可选配全自动真空压差阀，防止油倒吸 |
选配功能
| • 共晶点测试功能，掌握物料更好的升华温度 |

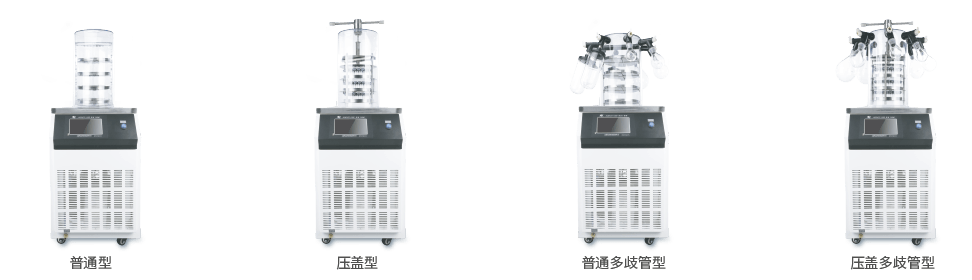

仪器外观图
选型配置说明
|
| |||
普通型 | 压盖型 | |||
适合散装物料的液体和固体的干燥; 主机+干燥室+防返油国产真空泵 +7寸带USB的触摸彩屏+氮气充气阀 | 适合于西林瓶物料的干燥，可实现样品的真空压塞封装。 主机+干燥室+防返油国产真空泵 +7寸带USB的触摸彩屏+氮气充气阀 |
|
| |||
普通多歧管 | 压盖多歧管 | |||
适用于散装物料或小料的冻干，同时可外挂冻干瓶、茄形瓶、广口瓶。 主机+多歧管干燥室+防返油国产真空泵 +7寸带USB的触摸彩屏+氮气充气阀+8套冻干茄型瓶 | 可实现样品的压塞封装，能满足实验室多数技术要求； 主机+多歧管干燥室+防返油国产真空泵 +7寸带USB的触摸彩屏+氮气充气阀+8套冻干茄型瓶 |
技术参数
型号 | SCIENTZ-12ND | ||||
规格 | A普通型 | B压盖型 | C普通多歧管型 | D压盖多歧管型 | |
冻干面积（㎡） | 0.12 | 0.08 | 0.12 | 0.08 | |
捕水容量（㎏/批） | 4 | ||||
西林瓶装瓶量 | Φ12mm | 920 | 560 | 920 | 560 |
Φ16mm | 480 | 285 | 480 | 285 | |
Φ22mm | 260 | 165 | 260 | 165 | |
茄形瓶数量 | / | / | 8 | 8 | |
盘装溶液（L） | 1.5 | 1 | 1.5 | 1 | |
物料盘尺寸（mm） | Φ200 | Φ180 | Φ200 | Φ180 | |
物料盘间距（mm） | 70 | ||||
物料盘尺寸（个） | 4 | 3 | 4 | 3 | |
冷阱尺寸（mm） | Φ250×250 | ||||
冷阱最低温度（℃） | ≤-56（空载） | ||||
-80℃冷阱最低温度 | ≤-80（空载） | ||||
极限真空度(Pa) | ≤5（空载） | ||||
功率Kw（220V50Hz） | 1.16 | 1.12 | 1.16 | 1.12 | |
功率Kw（-80℃） | 1.56 | 1.52 | 1.56 | 1.52 | |
环境温度（℃） | ≤25 | ||||
机箱外形尺寸（mm） | 600L×450W×720H+440 | ||||
-80℃整机外形尺寸（mm） | 800L×525W×755H+440 | ||||
特别说明 | 整机尺寸及重量均不含外置真空泵，B/D型冻干机整机高度均不含手动压盖手柄（增加高度约70mm） | ||||
